덕트 압력손실 계산(대기)

1. 원형 직관의 압력손실(식에 의한 방법)

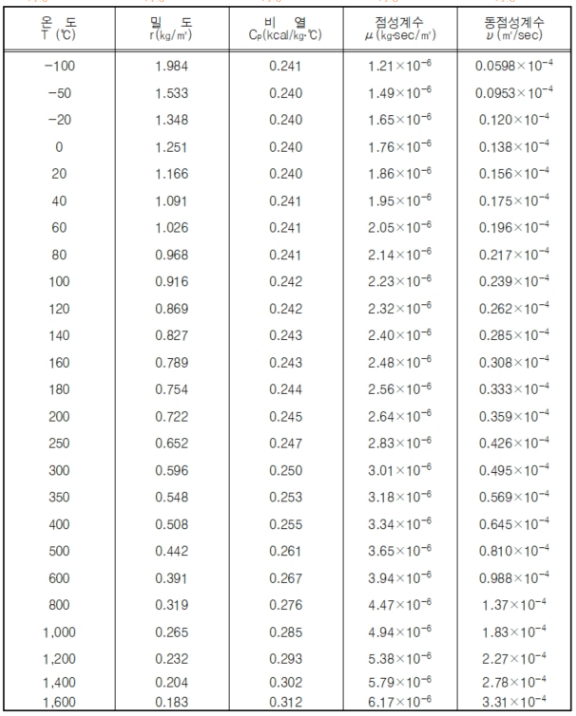

여기서 마찰계수 f 는 Reynold 수의 함수로서 다음 식과 표를 참조하여 산출한다.









2. 장방형 직관의 압력손실

: 덕트가 원형관이 아닐때는 상당 직경을 구하여 원형관의 계산법을 사용한다. 상당직경은 다음 공식을 이용해 계산한다.





​

​

3. 곡관의 압력손실

: 곡관의 압력손실은 덕트의 크기, 모양, 속도, 관경과 곡률반경의 비(R/D) 그리고 곡관에 연결된 송풍관의 상태에 따라 달라지며, 원형곡관과 장방형 곡관으로 나눌 수 있다.



1) 원형곡관의 압력손실

: 압력손실 △P와 압력손실계수 는 다음과 같은 관계가 있다. 곡관각 θ가 90˙가 아니고 45˙, 60˙ 등일 때에는 90˙곡관의 압력손실 △P에 θ/90를 곱하면 구할 수 있다. 장방형 곡관의 압력손실은 △P는 다음 식에 의해 구해진다.







4. 원형합류관의 압력손실계수

: 합류관에서 합류점 P부분의 압력손실은 주관과 자관의 압력손실계수를 구하고 이 계수에 속도압(Pv)를 곱하여 주관과 지관의 압력손실(△P)를 구해 두 값을 합산한다.
