배관 피팅(Pipe Fiffing) 종류

배관 피팅(Pipe Fiffing) 종류

1. 엘보(Elbow)
2. 티(Tee)
3. 레듀셔(Reducer)
4. 캡(Cap)
5. 스터드 엔드(Stud End)
6. 밴딩(band)
7. 커플링(Conpling)
8. 어댑터(Adapters)
9. 유니온(Union)
10. 니플(Nipple)
11. 플랜지(Flange)
12. VCR
13. Lok Fitting

---

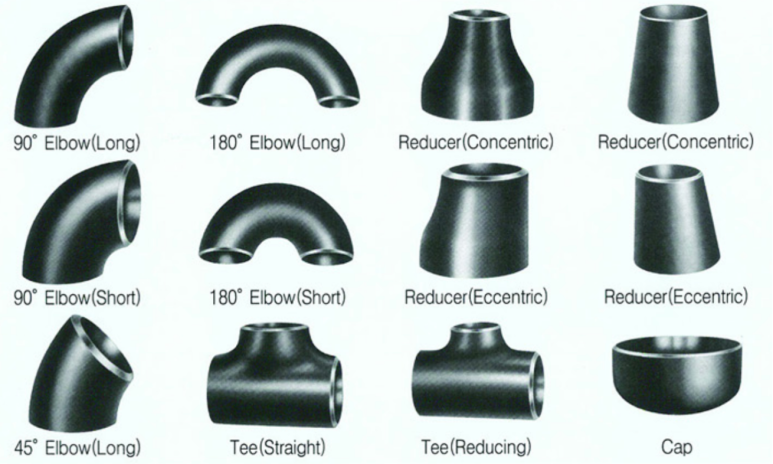

1. 엘보(Elbow)

- 배관의 진행방향을 상하좌우로 변경할 때 사용되는 배관 부속

- 45도(Short), 90도(Long, Short) 등이 있음

​

​

2. 티(Tee)

- 배관의 진행이 한방향에서 두방향으로 나누어 지거나, 반대로 두갈래의 배관이 하나로 합쳐지는 경우 사용

​

​

3. 레듀셔(Reducer)

- 배관의 사이즈가 변경되는 구간에 사용

- 레듀셔는 동심형(Concentric, 좌우 중심 일치)과 편심형(Eccentric, 좌우 중심 불일치, 바깥 면 일치)이 있음

- 보통 편심형은 펌프의 흡입라인에 사용되고 동심형은 수직 배관에 사용됨

​

​

4. 캡(Cap)

- 배관의 끝단 마감에 사용

​

​

5. 스터드엔드(Stud End)

- 배관을 플랜지로 연결시 보통 플랜지를 배관에 용접하는 방법 외에 Lap joint Flange를 사용하는 경우가 있음.

- 이때 사용하는 것이 Stud End 임.

​

​

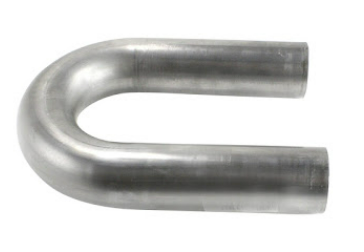

6. 밴딩(band)

- 직선 배관을 밴딩기를 통해서 각도 구배를 주는 것

- 주로 구경이 작은 배관에 적용 가능

​

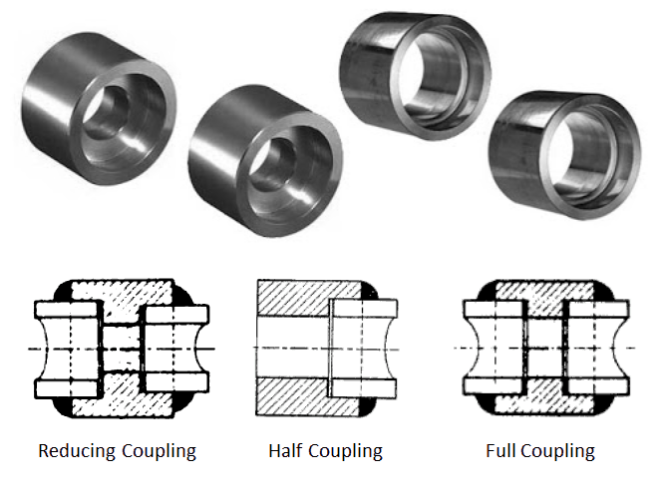

7. 커플링(Conpling)

- 배관과 배관(직선 배관)을 연결할 때 사용

종류	설명
full coupling	- 소구경의 배관을 직선 연결시 사용 - 소구경이라도 맞대기 용접이 가능한 경우에는 사용하지 않으나, 대부분은 소켓 용접을 하도록 규정하기 때문에 직선배관의 중간에 소켓 열할을 할 수 있는 풀커플링을 설치
half couping	- 분기표에 따라 중구경에서 소구경으로 분기되는 경우 하프 커플링을 설치하도록 함 - 중구경에는 홀을 내고 용접으로 커플링 설치, 반대편은 소켓용접으로 배관 접합을 함

​

​

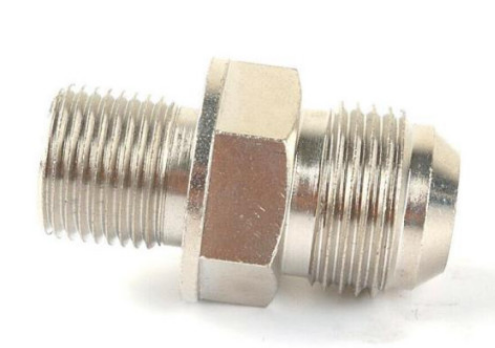

8. 어댑터(Adapters)

- 목적은 커플링과 동일하나 반대편에 특정 파이프, 호스, 튜브를 연결할 때 사용

​

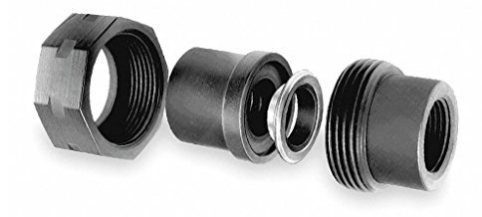

9. 유니온(Union)

- 커플링과 외형이 비슷하나 중간 연결 부위가 추가되어 분해 조립이 가능

- 배관의 분해 조립 빈도가 많은 경우 적용

​

​

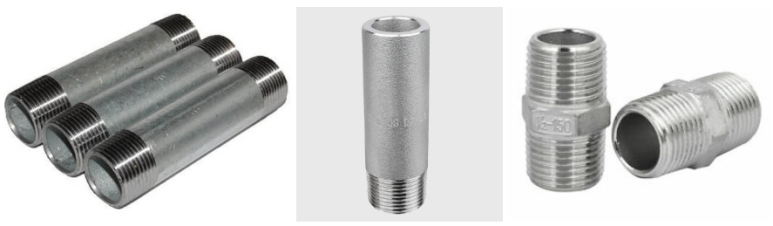

10. 니플(Nipple)

종류	설명
Double nipple	- 니플의 나사선이 양쪽으로 나있는 모습이며, 풀커플링과 비슷함 - 양측에 유니언 및 밸브 등의 재료가 연결되는 경우 사용
Single nipple	- 니플의 나사선이 한쪽만 나있는 모습이며, 하프 커플링이랑 비슷함 - 한쪽은 커플링에 용접, 반대쪽은 밸브 등의 연결에 사용함
육각니플 (Hex nipple)	- 보통 양측 나사선 사이는 배관의 모습이지만, 육각니플은 중간이 육각모양을 하고 있음 - 한쪽은 커플링에 용접, 반대쪽은 밸브 등의 연결에 사용함
Close nipple	- 니플의 길이가 짧아서 중간이 없고 전체 나사선으로 되어 있는 경우 - 연결부가 짧은 경우 사용
호스 니플	- 니플의 한쪽이 호스연결에 용이하도록 되어 있고 나사선이 아니고 호스가 고정되도록 층층의 홈을 갖고 있음 - 호스 연결용도로 사용

​

​

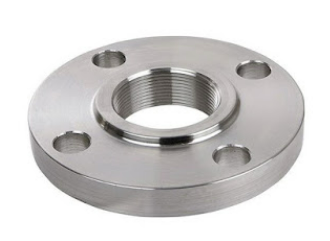

11. 플랜지(Flange)

- 플랜지는 배관과 배관을 연결하고, 밸브, 설비를 연결하는데 사용하는 접속용 부속품

- 플랜지의 접속방식은 면대면 접촉에 개스킷을 삽입한 후 볼트로 체결 조립하는 방식을 적용

- 사용 압력에 따라 Class 구분



​

​

12. VCR

- 아래 링크 참조



VCR Fitting 정의, 구성, 체결방법







13. Lok fitting

- 아래 링크 참조





LOK Fitting, VCR Fitting 비교

​
