선박용 안전 릴리프 밸브(Safety relief valves for marine use) - KMS 300 : 2012

​

1. 적용범위

이 표준은 선박용으로 사용되는 압력용기 및 관내 액체의 과압을 방지하기 위한 코일 스프링형 직동식 안전 릴리프 밸브에 대하여 규정한다.

​

​

​

2. 인용표준

다음의 인용표준은 이 표준의 적용을 위해 필수적이다. 발행연도가 표기된 인용표준은 인용된 판만을 적용한다. 발행연도가 표기되지 않은 인용표준은 최신판(모든 추록을 포함)을 적용한다.

​

KS B 2305, 밸브의 호칭 지름과 구멍 지름

KS B 6216, 증기용 및 가스용 스프링 안전 밸브

​

​

​

3. 용어와 정의

이 표준의 목적을 위하여 다음의 용어와 정의를 적용한다.

3.1 리프트 (lift)

밸브 디스크의 닫힌 위치에서 안전 밸브 분출 중의 열림 위치까지의 밸브 몸체의 축 방향의 이동량

​

​

3.2 목부의 지름 (throat diameter, bore diameter)

유체 취입구에서 밸브 시트면에 이르는 노즐의 가장 협소한 부분의 안지름

​

​

3.3 분출 강하 (blow down)

분출 압력과 분출 정지 압력의 차 또는 분출 개시 압력과 분출 정지 압력의 차

​

​

3.4 설정 압력 (set pressure)

설계상 정한 분출 압력 또는 분출 개시 압력

​

​

3.5 양정식 안전 밸브 (lift safety valve)

안전 밸브의 리프트가 밸브 시트 입구 지름의 1/40 이상 1/4 미만으로 밸브 몸체가 열렸을 때 유로 면적이 최소가 되는 안전 밸브

​

​

3.6 전량식 안전 밸브 (full bore safety valve)

밸브 시트 유로 면적이 밸브 몸체와 밸브 시트가 닿는 면에서 하부 노즐의 목부 면적보다 충분히 큰 리프트를 얻을 수 있는 안전 밸브

​

​

3.7 정격 리프트 (rated lift)

공칭 분출량이 얻어지는 설계상의 리프트

​

​

3.8 초과 압력 (over pressure)

안전 밸브의 설정 압력을 넘어서 증가하는 압력

​

​

3.9 기타 참고사항

a) 안전 밸브(safety valve)란 주로 증기 또는 가스의 발생장치에 안전확보를 위하여 사용하고, 유체의 압력이 기준치를 넘었을 때 순간적으로 자동 작동하는 기능을 가진 밸브이다.

b) 릴리프 밸브(relief valve)란 주로 액체에 사용하고, 액체의 압력이 기준치에 도달하면 그 압력의 상승에 따라서 자동적으로 열리는 기능을 가진 밸브이다.

c) 안전 릴리프 밸브(safety relief valve)란 주로 배관계통에 설치하며, 용도에 따라 기체 또는 액체에서도 사용 할 수 있는 밸브이다.

​

​

4. 안전 릴리프 밸브의 구분

4.1 리프트 형식에 의한 구분

양정식 및 전량식으로 구분한다.

​

4.2 호칭 지름에 의한 구분

일반적으로 KS B 2305에 규정하는 입구 측의 호칭 지름에 따른다.

​

4.3 접속 형식에 의한 구분

입구 측의 접속 형식에 따라 플랜지형과 나사박음형으로 구분한다.

​

4.4 호칭 압력에 의한 구분

제조자에 의해 구분되며 각 호칭 압력에서의 최고 설정 압력은 접속 형식, 재료, 유체의 상태 및 분출 시의 반동력 등의 면에서 결정된다.

​

​

5. 성능

5.1 설정 압력의 허용차

안전 릴리프 밸브의 설정 압력의 허용차는 일반적으로 안전 릴리프 밸브 설정 압력의 ±3 %(최소값 ±0.014 MPa)로 한다. 그러나 증기용 안전 릴리프 밸브의 설정 압력의 허용차는 표 1에 따른다.

​

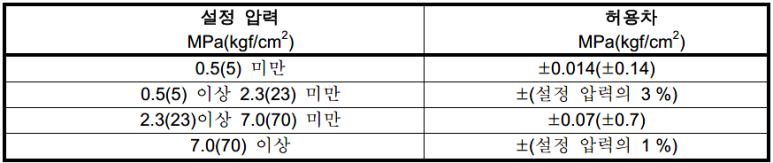

표 1 ― 증기용 안전 릴리프 밸브의 분출 압력의 허용차

5.2 분출 강하

안전 밸브의 분출 강하는 다음에 따른다.

a) 조절식

설정 압력의 10 % 이하로 한다. 다만 설정 압력이 0.3 MPa 미만인 경우는 0.03 MPa로 한다.

b) 비조절식

설정 압력의 20 % 이하로 한다. 다만 설정 압력이 0.3 MPa 미만인 경우는 0.06 MPa로 한다.

​

5.3 초과 압력

25 % 이하로 한다.

​

5.4 밸브 시트 밀폐성

설정 압력 7 MPa 이하의 액체용 안전 릴리프 밸브의 경우 허용 누설량은 다음에 따른다. 다만 연성 시트의 경우 1 분 동안 누설이 없어야 한다.

a) 공기로 시험할 경우

발생하는 기포의 수가 호칭 지름 50 mm 이하인 경우 40 방울/분 이하, 65 mm 이상은 20 방울/분 이하로 한다. 또한 시험 장치 및 압력 유지 시간은 KS B 6216의 규정을 따른다.

​

b) 물로 시험할 경우

입구 지름이 25 mm 이상인 경우는 25 mm 당 한 시간에 10 cc를 초과할 수 없고 25 mm 이하인 경우는 한 시간에 10 ml를 넘지 않아야 한다.

​

​

​

6. 구조 및 모양

a) 부품명

부품의 구조, 모양 및 명칭은 부도 1에 따른다.

b) 캡의 구분

캡은 수동개폐장치를 포함하여 레버형, 밀폐형, 밀폐레버형으로 분류하며 구조 및 모양은 부도 1에 따른다.

c) 형식의 구분

안전 릴리프 밸브는 양정식, 전량식 안전 밸브로 분류하며 구조 및 모양은 부도 1에 따른다.

​

​

​

7. 검사 방법

안전 릴리프 밸브의 시험 검사의 항목 및 적용 조항은 KS B 6216에 따른다.

​

​

​

8. 표시와 봉인

8.1 표시

안전 릴리프 밸브의 명판에는 다음의 항목을 표시하여야 한다.

a) 제조자의 명칭 또는 기호

b) 형식 번호(기호), 제품 번호 및 밸브 번호

c) 유체명

d) 호칭 지름

e) 설정 압력

f) 정격 리프트

g) 공칭 분출량

h) 제조연월 또는 그 약호

​

8.2 봉인

안전 릴리프 밸브의 조정 부분에는 봉인이 되어 있어야 한다.



부도 1 ― 안전 릴리프 밸브

​

부도 1 ― 안전 릴리프 밸브(계속)
