스팀보일러 계통도 및 구성

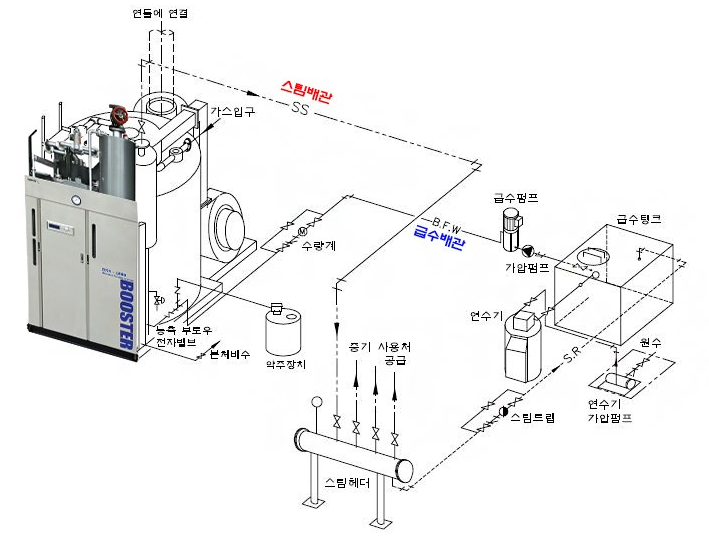

스팀보일러 계통도

​

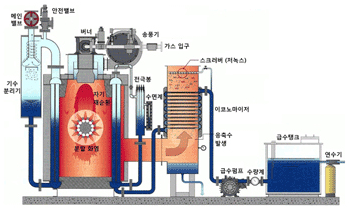

스팀보일러 구성도

① 원수 → ② 경수연화장치(연수기) → ③ 급수탱크(응축수탱크) → ④ 급수펌프 → ⑤ 보일러 → ⑥ 스팀헤더 → ⑦ 사용처

​

급수라인쪽은 추가적으로 아래의 설비 및 기기 현장 상황에 맞게 설치

1. 가압펌프 (원수압력을 가압시켜 공급)

2. 경도측정장치(설치검사용, 경도측정용)

3. 수량계(설치검사용, 수량측정)

4. 약주입장치(청관제 투입장치)

​

1. 원수

- 원수배관은 파란색 테이프 마감처리가 되어 있음

- 지역에 따라 상수도, 공업용수, 지하수 등이 다양하며 압력이 낮을시 가압펌프를 별도로 설치해야 함

​

​

​

2. 경수연화장치(연수기)​

-원수배관을 통해 들어온 원수는 경수연화장치(연수기)를 거쳐서 연수가 됨.

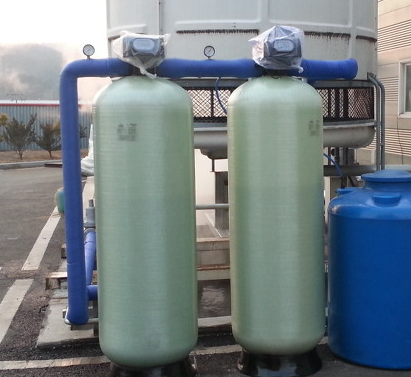

경수연화장치

※ 경수연화장치 설명

- 경수를 연수로 만들어주는 장치로 강산성 양이온 교환수지(Strong Acid Cation Exchange Resin)를 사용하여 물속에 함유되어 있는 경도 성분(Ca, Mg)을 제거하고 이온 교환수지에 준하는 물량을 사용한 후 소금물로 재생하여 반영구적으로 반복사용할 수 있도록 설계 한 것

​

​

​

3. 급수탱크(응축수 탱크)

연수된 물을 급수탱크(응축수 탱크)에 저장하여 보일러로 급수

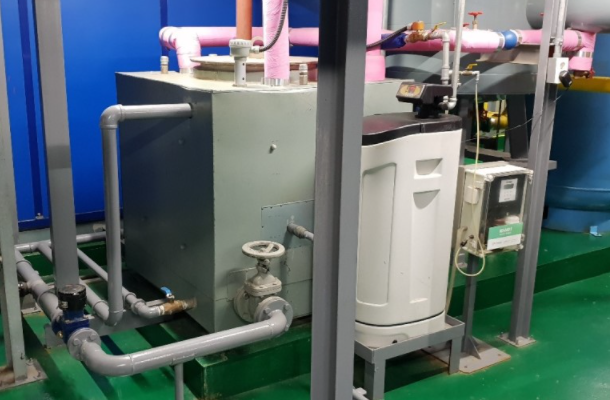

응축수 탱크

​

4. 급수펌프

- 급수탱크(응축수 탱크)에서 급수펌프 압력을 받아 보일러 쪽으로 급수

- 급수펌프에서 밀어준 보일러수는 수량계를 지나서 수량체크

- 수량계는 보일러용량 1톤 이상일 경우, 설치검사 시 필요(필수 설치)

- 설치하는 이유는 유량측정을 통한 보일러 효율측정 등 다양하게 사용

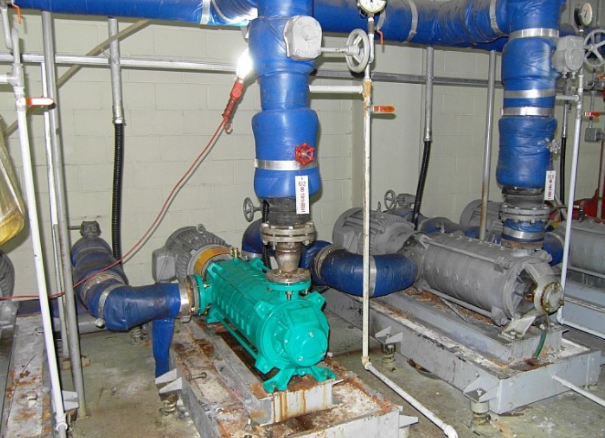

급수펌프

​

​

5. 보일러

- 펌프를 통해 압력을 받은 보일러수는 보일러 안으로 투입되고, 버너를 통해 가열

- 가열이 된 보일러수는 압력과 온도를 가지고 있는 증기(스팀)으로 생산

​- 현장에 맞게 감압변을 사용하여 압력조절이 가능

​

​

​

6. 스팀헤더

- 스팀헤더 는 보일러에서 생산된 증기를 모아, 사용처에 맞게 분기시켜주는 장치

- 스팀을 어느정도 저장 및 압력을 받아주며, 스팀배관에 필수적으로 사용되는 장비

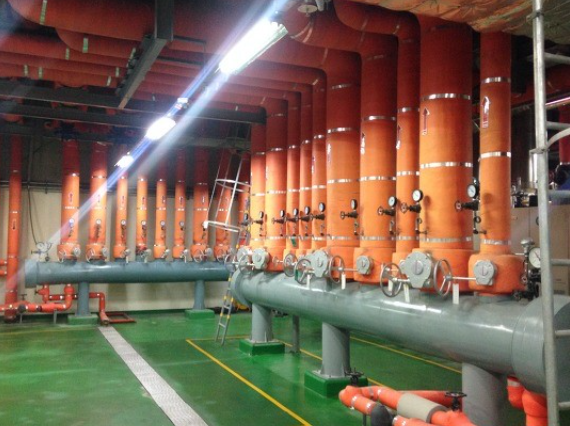

스팀헤더

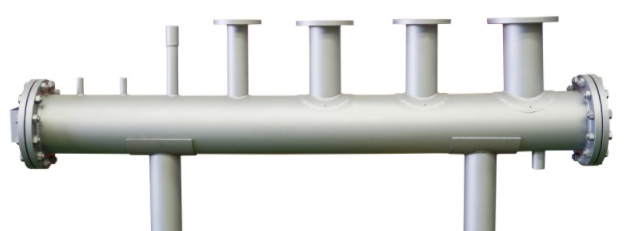

스팀헤더

​

​

7. 사용처

- 스팀헤더에서 분기된 증기는 사용처에서 알맞은 온도와 압력으로 사용







스팀보일러 계통도 및 구성
