콘센트의 구조와 종류

콘센트 정의

전기 배선에 설치하는 일종의 접속 기구로 전기 ·전자 기기의 사용을 위해 배선에 연결하여 플러그(plug)를 삽입하는 기구입니다. 가장 일반적으로 사용되고 있는 것은 125볼트, 15암페어 정격(定格)입니다.

​

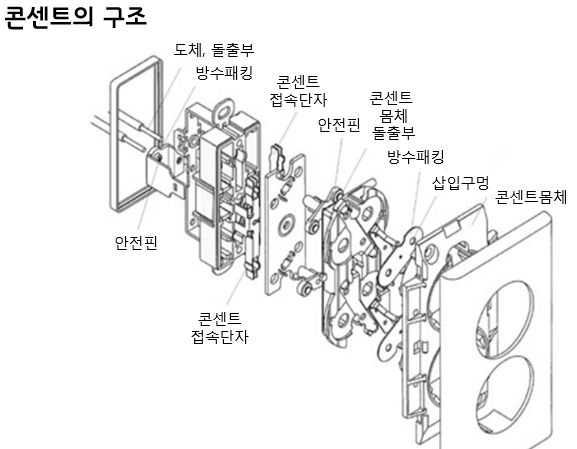

일반적인 콘센트의 경우 2~3개 파트로 구성되어 있습니다.

1. 브라켓 : 매입되어 있는 박스에 콘센트를 고정하기 위한 부품

2. 몸체 : 접점의 이동을 통해 전기 투입을 제어하는 부품

3. 플레이트 : 전선이 결합되는 몸체 및 매입박스 안쪽으로 이물질이 침투하는 것을 방지하고, 미관을 위한 커버 형태의 부품



[접지형 콘센트]

누전 낙뢰 방지 및 기기 보호 목적으로, 콘센트에 전력을 위한 두 단자 외에 접지 단자가 있습니다. 접지용 플러그는 주로 원형이며 접지 단자가 있습니다.

​

​

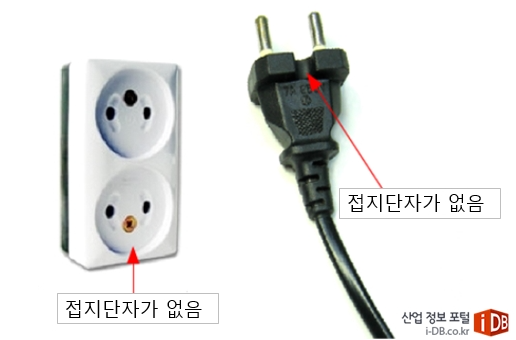

[무접지형 콘센트]

---

콘센트 종류

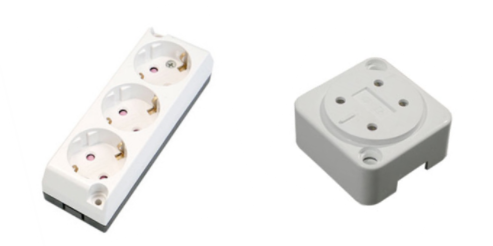

[노출형 콘센트]

​

벽이나 기둥 밖으로 돌출되어 있는 형태이며, 사용자가 필요로 하는 곳에 쉽게 설치할 수 있으나 감전이나 합선의 위험이 있습니다.

​

​

[매입형 콘센트]

벽이나 기둥 안으로 넣어 설치하는 형태로, 대부분의 건물에서는 매입형 콘센트를 많이 사용하고 있으나 지어져 있는 건물에 설치하는 것은 어렵다는 단점이 있습니다.

---

주요 국가별 플러그 및 콘센트 종류

각 국가별 콘센트 규격은 A형부터 M형까지 다양한 종류가 국가 기준에 따라 사용되며 서로 다른 디자인을 가지고 있어 호환되는 플러그에만 결합됩니다.

우리나라는 C 또는 F형 플러그 규격을 이용하며, KS규격은 코드 비교환형 플러그 전용의 2핀 콘센트의 경우 정격전압은 130V 또는 250V, 정격전류는 2.5A. 플러그 전용의 2핀 콘센트의 경우 정격전압은 130V 또는 250V, 정격전류는 6A입니다.

북아메리카는 플러그 타입 A와 B형을 사용하며, 120V/60㎐를 기준으로 하며, 유럽은 플러그 타입 C에서 M형까지를 사용하며, 220~240V/50㎐를 기준으로 하고 있습니다.
