방폭전기기기 선정 방법, 종류(등급 구분)

1. 폭발가스 등급 구분

폭발그룹	최대 안전틈새 (MSEG)	최소 점화 전류비 (MIC)	대표적인 가스
IIA	＞ 0.9mm	＞ 0.8	암모니아, 일산화탄소, 벤젠, 아세톤, 에탄올, 메탄올, 프로판
IIB	0.5mm ~ 0.9mm	0.45 ~ 0.8	부타디엔, 에틸렌, 에틸렌옥사이드, 도시가스
IIC	＜ 0.5mm	＜ 0.45	아세틴렌, 수소, 유화탄소



최대안전틈새 : 화염일주가 일어나지 않는 틈새의 최대치(틈새 길이 25mm 기준)

최소점화전류비 : 메탄의 점화 전류 값에 대한 대상 가스의 점화 전류 값의 비

---

2. 온도등급 구분

온도등급(IEC/EN/NEC 505-10)	기기 최대 표면 온도 (℃)
T1	300 < t ≤ 450
T2	200 < t ≤ 300
T3	135 < t ≤ 200
T4	100 < t ≤ 135
T5	85 < t ≤ 100
T6	t ≤ 85

---

3. 위험지역별 방폭전기설비 적용기준

위험지역	적용 가능 방폭 기기
Zone 0	본질안전 방폭구조(Ex ia)
Zone 1	0종 장소에 적합한 방폭기기
	내압 방폭구조(Ex d)
	압력 방폭구조(Ex p)
	안전증 방폭구조(Ex e)
	충전 방폭구조(Ex q)
	유입 방폭구조(Ex o)
	몰드 방폭구조(Ex m)
	본질안전 방폭구조(Ex ib)
Zone 2	0종, 1종 장소에 적합한 방폭 기기
	비점화 방폭구조(Ex n)

---

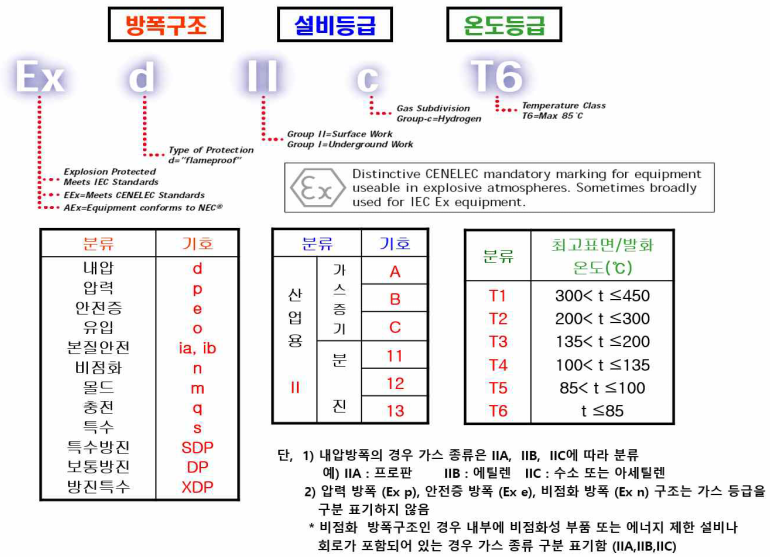

4. 방폭전기설비 표기방법

---

5. 방폭구조의 종류



내압방폭구조(Flame Proof Enclosure "d")

: 전폐구조로 용기 내부에서 폭발이 발생하 더라도 용기가 그 압력을 견디며 또한 외부의 폭발성 가스에 인화될 우려가 없도록 한 구조를 말한다.



​

유입방폭구조(Oil Immersion "o")

: 전기기기의 불꽃 또는 아아크를 발생시킬 수 있는 부분을 기름속에 넣어 기름면 위에 존재하는 폭발성 가스가 불꽃 또는 아아크와 접촉, 인화될 우려가 없도록 한 구조를 말한다.



​

압력방폭구조(Pressurized Apparatus "p")

: 용기의 내부에 불활성가스, 공기 등의 보호용 가스를 압입하여 내압을 외부보다 상대적으로 높게하여 폭발성 가스가 용기의 내부로 침입하지 못하도록 한 구조를 말한다.



​

안전증방폭구조(Increased Safety "e")

: 정상 운전중 전기 불꽃 또는 과열이 되어서는 안될 부분에 이러한 상황의 발생을 방지하기 위해 구조적으로 또는 온도상승에 대비하여 특히 안전도를 증가시킨 구조를 말한다.



​

본질안전방폭구조(Intrinsic Safety "i")

: 정상시 및 사고시 발생하는 전기 불꽃 또는 고온부위에 의해 폭발성 가스에 점화할 수 없는 것이 전화시험등을 통해 확인된 구조를 말한다.



​

특수방폭구조(Special "s")

: 위에 열거한 이외의 방폭 구조로서 폭발성 가스의 인화를 방지할 수 있는 것이 시험 등을 통해 확인된 구조를 말한다.



​

분진 내압 방폭구조 (tD)

: 주변의 분진입자가 침입할 수 없도록 된 특수방진밀폐함 또는 전기 설비의 안전운전에 방해될 정도의 분진이 침투할 수 없도록 한 보통 방진 밀폐함을 갖는 방폭 구조를 말한다.



​

분진 몰드 방폭구조 (mD)

: 분진층 또는 분진운의 점화를 방지하기 위하여, 전기불꽃 또는 열에 의한 점화가 될 수 있는 부분을 콤파운드로 덮은 방폭구조를 말한다.



​

분진 본질안전 방폭구조 (iD)

: 폭발성 분진분위기에 노출되어 있는 기계․기구 내의 전기에너지, 권선 상호간의 전기불꽃 또는 열의 영향을 점화에너지 이하의 수준까지 제한하는 것을 기반으로 하는 방폭구조를 말한다.



​

분진 압력 방폭구조 (pD)

: 밀폐함내부에 폭발성 분진 분위기의 형성을 막기 위하여 주위환경 보다 높은 압력을 가하여 밀폐함에 보호가스를 적용하는 방폭구조를 말한다.
