1. 적용범위

이 표준은 공장.광산.학교.극장.선박.차량.항공 보안시설 기타에 있어서 배관계에 설치한 밸브의 잘못된 조작을 방지하는 등의 안전을 도모하거나 배관계 취급의 적정화를 도모하는 것을 목적으로 배관에 식별 표시를 하는 경우의 일반적 사항에 대하여 규정한다.

​

​

2. 용어와 정의

2.1 식별색 : 관내 물질의 종류를 외부로부터 분별하기 위하여 칠하는 색

2.2 물질 표시 : 관내 물질의 종류 명칭 표시

2.3 상태 표시 : 관내 물질의 상태 표시

2.4 안전 표시 : 안전을 촉구하기 위하여 관에 칠하는 안전 색체에 의한 표시로, 다음 세가지 표시를 총칭함

2.4.1 위험 표시 : 관내의 물질의 위험물이라는 것을 나타내는 표시

2.4.2 소화 표시 : 관내의 물질을 소화에 사용할 수 있다는 것을 나타내는 표시

2.4.3 방사능 표시 : 관내의 물질이 방사능을 가진 위험물이라는 것을 나타내는 표시

​

​

​

3. 식별표시

3.1 물질 표시

3.1.1 관내 물질의 종류 식별

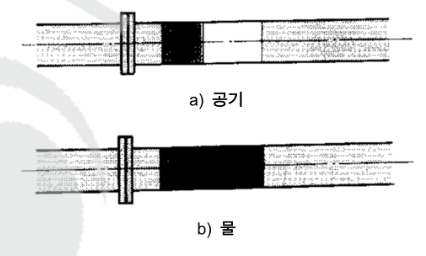

식별색에 의한 물질 표시의 보기(물인 경우)

​

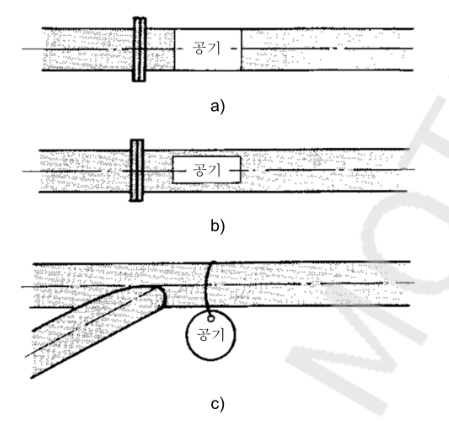

3.1.2 관내 물질의 명칭 표시

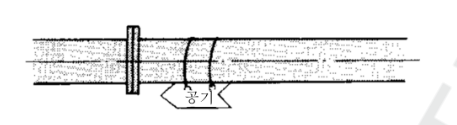

물질 명칭 표시의 보기(공기인 경우)

3.1.2.1 물질명을 생략하지 않고 그대로 표시하거나 또는 화학 기호를 사용하여 표시한다.

3.1.2.2 물질 명칭의 문자 및 물질의 화학기호는 안전 색채의 하양 또는 검정을 각각 사용하여 식별색 위에 기재 한다.

물질의 종류	식별색
물	파랑
증기	어두운 빨강
공기	하양
가스	연한 노랑
산 또는 알칼리	회보라
기름	어두운 주황
전기	연한 주황
1. 식별은 KS A 0011(물체색의 색이름)에 따라 표시한 것이다. 2. 광산 갱내의 가스 배기관 등에는 안전 색채인 노랑을 표시한다. 3. 전기는 물질이 아니지만, 전선관의 식별은 다른 배관과 마찬가지로 취급한다. 4. 그 밖의 물질에 대한 식별색이 필요한 경우에는 여기에 규정한 식별색 이외의 것을 사용한다.

​

​

3.2 상태표시

3.2.1 흐름 방향의 표시

1) 화살표는 하양 또는 검정을 사용하여 표시한다.

​

3.2.2 압력, 온도, 속도 등의 특성 표시

관내 물질의 압력, 온도, 속도 등의 특성을 표시할 필요가 있는 경우에는 그 양을 수치와 단위 기호로 표시한다.

​

3.3 안전 표시

3.3.1 위험 표시

3.3.1.1 표시 방법

주황색의 양쪽에 검정 테두리를 붙인다.

​

​

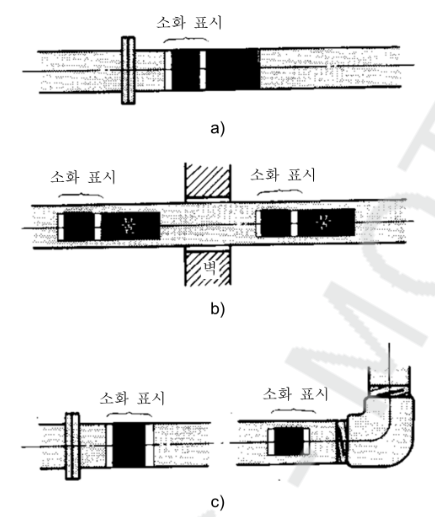

3.3.2 소화 표시

3.3.2.1 표시 방법

빨간색의 양쪽에 흰색 테두리를 붙힌다.

​

3.3.3 방사능 표시

3.3.3.1 표시 방법

자주색의 양쪽에 노란색 테두리를 붙힌다.

​

​

​

4. 색의 지정

식별 표시에 사용하는 12종류의 색 지정은 아래의 표와 같다.

​

​

​

5. 식별 표시의 위치와 실시 방법

식별 표시는 배관의 밸브, 관이음, 격벽 등에 근접한 위치, 부분에 도장하거나, 필요사항을 표시하는 표찰을 관에 부착하여 표시한다. 또한 특별히 필요한 경우에는 배관 전체에 식별색을 칠하여 식별 표시해도 좋다.

색도도

비고. 사선을 그은 것은 식별색을 표시한다. 기타는 안전색채로써 안전표시에 사용한다. 다만, 하양은 식별색 및 안전표시에 사용한다.

​

​

[참고] 색 견본

​

​
