스테인리스 강제 용접식 플랜지(KS B 1506 : 2021)

Stainless steel welding flanges

​

1. 적용범위

이 표준은 증기, 공기, 물 및 기름 등의 스테인리스 배관에 사용하는 강관을 접속하는 강제 용접식 플랜지(이하 플랜지라 한다)로서, 압력 호칭 5K, 10K, 20K, 30K의 플랜지에 대하여 규정한다.

​

​

3. 종류

플랜지의 종류는 모양 및 제조 방법에 따라 다음과 같이 구분한다.

a) 모양에 따른 종류는 삽입 용접식 플랜지의 판 플랜지 및 허브 플랜지, 맞대기 용접식 플랜지와 블랭크 플랜지로 하고, KS B 1511의 표 4를 따른다.

b) 제조 방법에 따라 스테인리스 강판 및 스테인리스강 단강품용 강판을 사용하는 방법과 스테인리스강 주강품을 사용하는 방법으로 한다.

​

​

4. 유체의 상태와 최고 사용 압력의 관계

: 유체의 상태와 최고 사용 압력의 관계는 표 2에 따른다.

​

​

5. 품질

5.1 모양 및 치수

플랜지의 모양 및 치수는 다음에 따른다.

a) 모양 및 각 부의 치수는 KS B 1511의 표 5 ~ 표 11을 따르고, 표면 다듬질의 정도는 KS B 1511의 그림 1에 따른다. 또한, 치수 허용차는 KS B 1511의 표 13에 따른다.

​

b) 삽입 구멍 및 볼트 구멍의 각 축심은 플랜지의 개스킷 자리에 대하여 실용상 지장이 없을 정도로 직각이어야 한다.

비고) 압력 호칭 20K 및 압력 호칭 30K인 삽입 용접식 플랜지의 용접부 치수 및 압력 호칭 30K의 맞대기 용접식 플랜지의 그루브는 주문자와 제조자 사이의 협의에 따라 변경할 수 있다.

​

​

5.2 겉모양

플랜지의 겉모양은 내.외면은 매끄럽고, 사용상 해로운 갈라짐, 비틀림, 기공 등의 결함이 없어야 한다.

​

​

5.3 플래시 용접부

플래시 용접에 의해 제조한 플랜지의 용접부는 주문자의 지정이 없는 한, 다음과 같아야 한다.

a) 겉모양 : 주물 거스러미 제거 전의 용접부는 표면이 매끄럽고, 이음면의 물림 등 실용상 유해한 결함이 없어야 한다.

b) 자분 탐상 : 용접부에 갈라짐이 있거나, 강도나 사용 상태에 악영향을 줄 만한 다이번, 옵셋 불충분 등의 결함이 없어야 한다.

c) 인장 강도 : 용접부의 인장 강도는 모재의 허용 인장 강도 이상이어야 한다.

b) 굽힘 : 구부러진 용접부 표면에 길이 3mm 를 넘는 결함이 없어야 한다.

​

​

5.4 초음파 탐상 시험

재료에 단강품을 사용한 플랜지는 8.2에 따라 시험했을 때 사용상 해로운 결함이 없어야 한다.

​

​

5.5 내식성

SSC13CF, SSC14CF의 입계 부식에 따른 내식성에 대하여 주문자의 지정이 있는 경우, 8.3의 시험을 하여 시험편의 굽힘면 상태는 입계 부식 갈라짐이 인지되어서는 안 된다.

​

​

5.6 건전성

주강품은 주문자가 요구하는 경우, 8.4 또는 적당한 방법에 따라 시험을 하여 그 건전성은 사용상 해로운 흠, 갈라짐, 주물 기공 등의 결함이 없어야 한다.

​

​

6. 재료

플랜지의 재료는 표 1의 재료 또는 이것들과 화학성분이 및 기계적 성질이 동등 이상인 재료로 한다.

​

표 1 - 재료

압력 호칭	플랜지의 형식	재료
		표준 번호	표준 명칭	재료 기호
5K	삽입 용접식 플랜지, 막힘 플랜지	KS D 3705 KS D 3698 KS D 3691 SPS-KFCA-D4103-5006	열간 압연 스테인리스 강판 및 강대 냉간 압연 스테인리스 강판 및 강대 스테인리스강 단강품용 강판 스테인리스강 주강품 ​	STS304 STS316 STS304L STS316L STS304FB STS316FB STS304LFB STS316LFB SSC13 SSC14
10K	삽입 용접식 플랜지, 막힘 플랜지
20K	삽입 용접식 플랜지, 막힘 플랜지
30K	삽입 용접식 플랜지, 맞대기 용접식 플랜지 및 막힘 플랜지	KS D 3705 KS D 3698 KS D 3691	열간 압연 스테인리스 강판 및 강대 냉간 압연 스테인리스 강판 및 강대 스테인리스강 단강품용 강판	STS304 STS316 STS304L STS316L STS304FB STS316FB STS304LFB STS316LFB

​

​

7. 제조방법

7.1 스테인리스 강판.강대 및 스테인리스강 단강품용 강편에 의한 제조

플랜지는 다음 a)에 따라 성형한 후, 필요한 재료 가공을 하여 제조한다. 또한, 판 플랜지는 b)의 방법에 따라 제조한다.

a) 강 덩어리 또는 강 조각에서 열간 단조를 한 후, 해당하는 각 재료 표준에서 규정된 열처리를 하여야 한다.

b) 강판에서 프레스에 의한 펀칭, 플라즈마. 파우더 가스 절다 ㄴ또는 굽힘 가공하여 플래시 용접1)을 한다. 플라스마. 파우더 가스 절단을 한 경우는 가스 용단면을 2mm 이상 기계 가공으로 제거하여야 하며, 플래시 용접에 의한 경우는 용접 완료 후 600℃ 이상의 온도에서 응력 제거 노멀라이징을 하여야 한다.

​

​

7.2 스테인리스강 주강품에 의한 제조

a) 용해 : 용해 방법은 주문자와 제조자 사이의 협의가 없는 경우에는 제조자가 결정한다.

b) 주조 : 주조 방법은 주문자와 제조자 사이의 협의가 없는 경우에는 제조자가 결정한다.

​

​

표 2 - 스테인리스 플랜지 사용 온도 및 압력 단계(단위 : MPa)

​

​

부속서 A(참고)

압력/온도 통합 등급표 및 치수 호환표

A.1 상이한 플랜지 표준의 호환성을 확인하기 위하여 KS의 압력 호칭 K와 ISO의 압력 호칭 PN에 대한 압력/온도 등급표를 통합하였으며, 각 표준 간에 호환 가능한 표준 및 치수의 확인을 위한 참고 자료로 활용이 가능하다. 작성된 압력/온도 통합표를 근거로 최대 사용 압력이 유사한 압력 호칭에 대하여 플랜지 표준의 호환이 가능한 치수 호환표를 작성하였다.

​

표 A.1 - 스테인리스 강제 용접식 플랜지의 압력/온도 등급 호환표(0.2%)

​

표 A.2 - 스테인리스 강제 용접식 플랜지의 압력/온도 등급 호환표(1%)

​

​

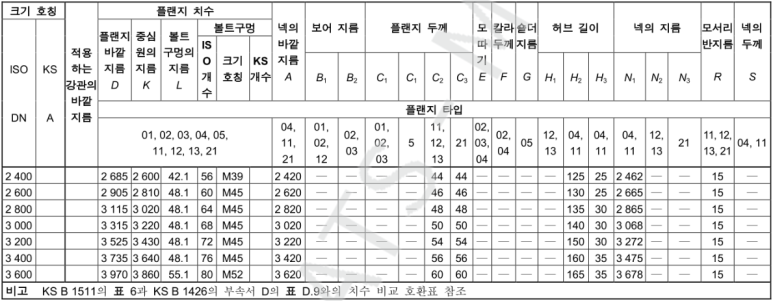

표 A3.1-1 - 압력 호칭 PN6 및 10K 삽입 용접식 플랜지 판 플랜지 호환표(단위 : mm)

​

​

표 A.3-2 - 압력 호칭 PN6 및 10K 삽입 용접식 플랜지 허브 플랜지 호환표(단위 : mm)

​

​

표 A.3-3 - 압력 호칭 PN6 및 10K 블랭크 플랜지 호환표(단위 : mm)

​

​

표 A.4-1 - 압력 호칭 PN40 및 20K 삽입 용접식 플랜지 허브 플랜지 호환표(단위 : mm)

​
