플랜지 Rating(Flange Rating)

플랜지 Rating

- 온도에 따라서 그 플랜지가 견딜 수 있는 최대 허용압력을 뜻함

- ANSI(American National Standards Institute)

- 미국국립표준협회의 기준에 따르면 150, 300, 400, 600 등과 같은 숫자로 표기

- Pressure-Temperature Rating이라 함

플랜지 Rating

​

---

플랜지 Rating Making

- Rating에서는 보통 앞에 Class를 붙이며 뒤에 숫자가 따라오는데 위에 그림에서 표기된 900이란 숫자는 900psi(Pound per Square Inch)에서 유래함

- Class를 플랜지에 Marking 할 때는 공간상의 이유로 Class 대신 '#'을 마킹할때가 많으며 보통 숫자 뒤에 900#으로 마킹함

- 900# 은 Class 900 과 같음

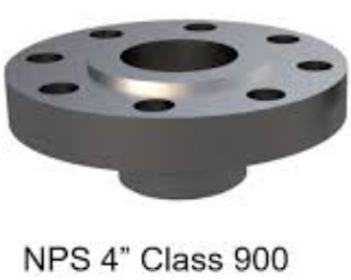

150 # 마킹된 Flange

---

Pressure-Rating Table

- 세로열 분류명에는 온도, 가로열 Class는 플랜지가 견딜 수 있는 압력

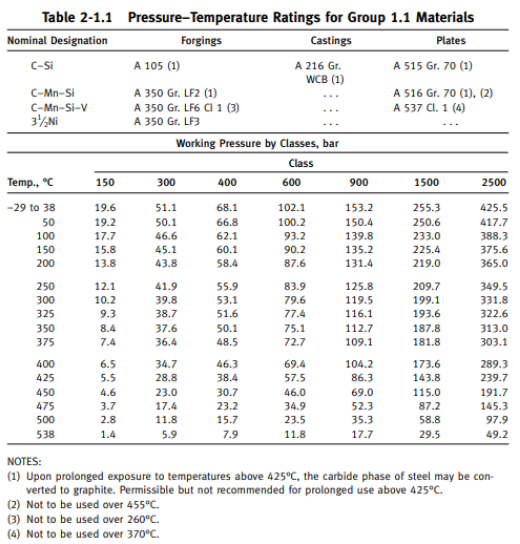

ASME B16.5 Pressure-Rating Table(bar)

​

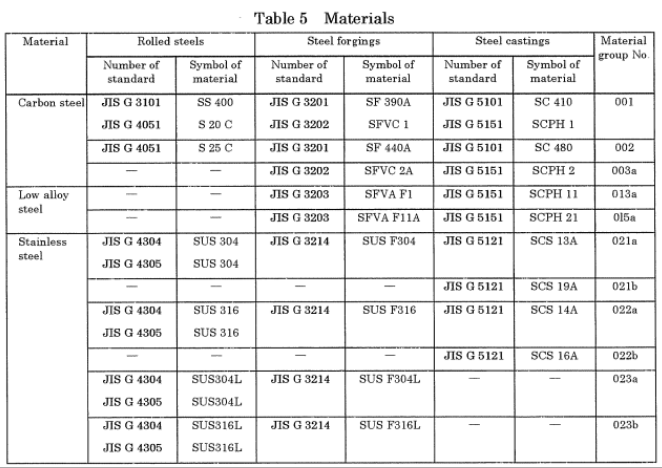

JIS Material Table

​

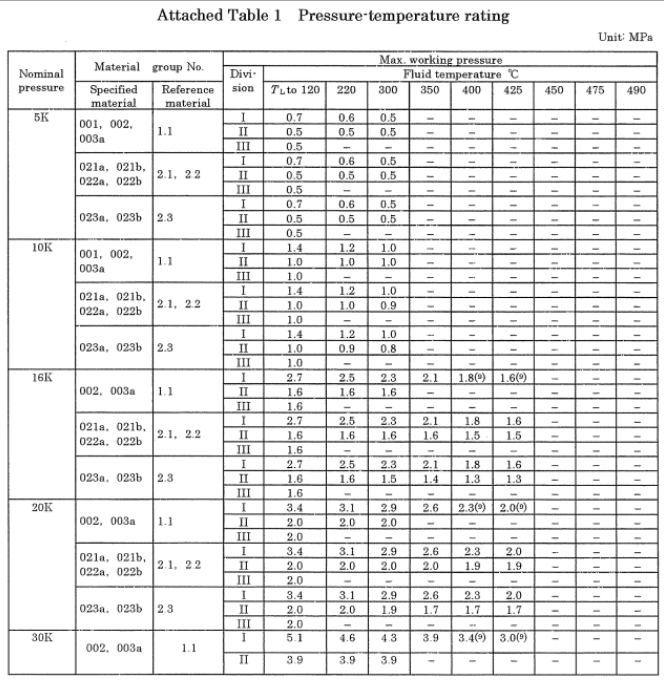

JIS Pressure-Temperature Rating Table

​
