246. 화재탐지 및 경보설비 설치계획 작성방법

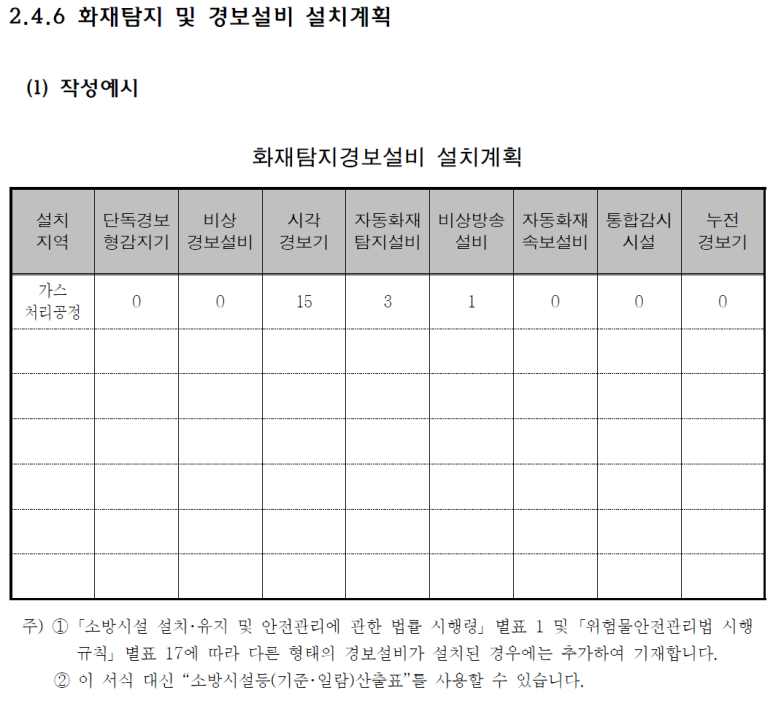

작성예시(1)

​

​

​

---

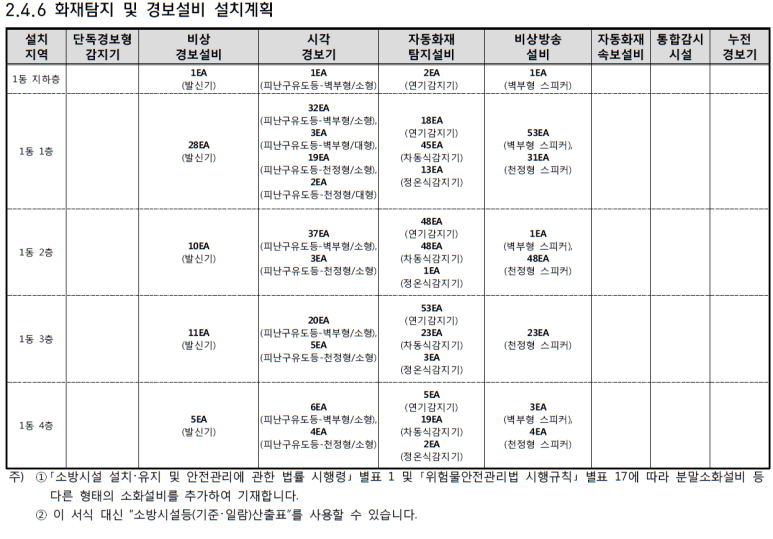

작성예시(2)

---

작성방법

화재탐지･경보설비 설치계획은 고용노동부고시 별지 제17호의4서식 또는 소방 관련법(위험물안전관리법 등) 서식의 화재탐지･경보설비 설치계획에 작성하고 화재탐지 및 경보설비 명세 배치도 등의 서류 및 도면 등을 작성한다.

- 화재탐지, 경보설비에 대한 명세서

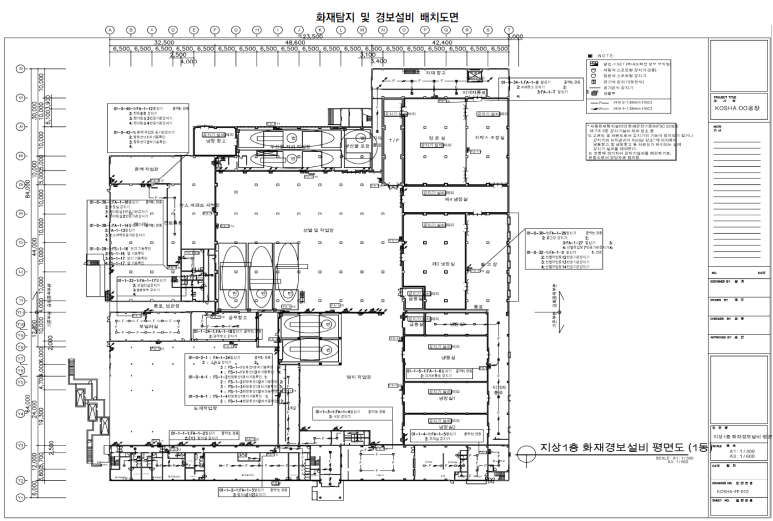

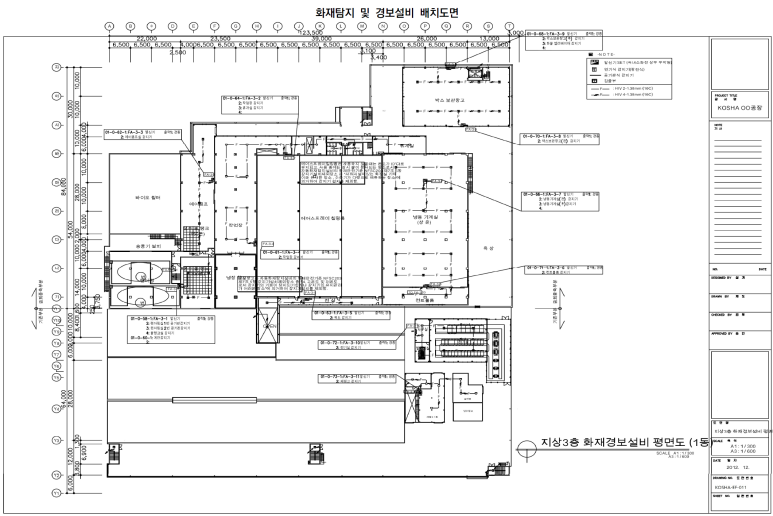

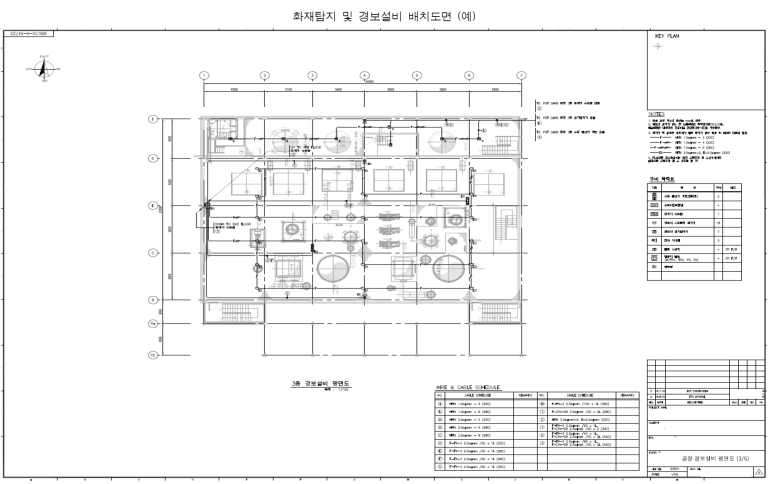

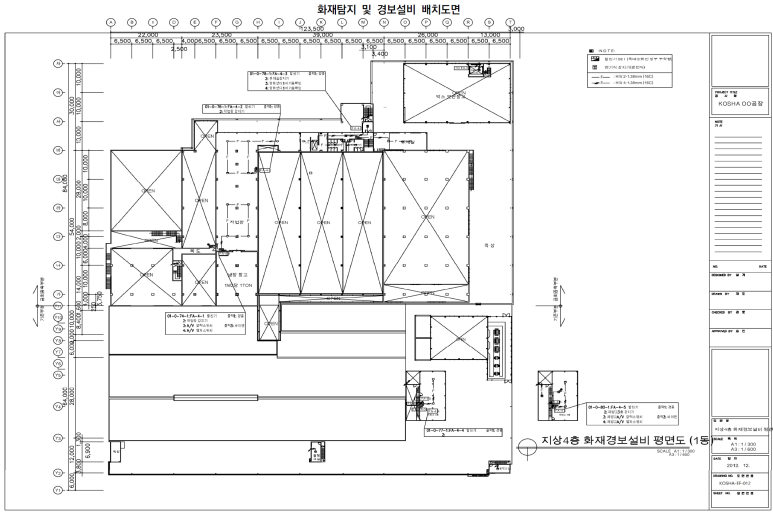

- 화재탐지 및 경보설비 배치도 등 : 도면과 설치계획과 일치 여부

- 화재탐지/경보설비 설치 적정여부

​

명칭 및 국내기준	설명
단독경보형 감지기 (NFSC 201)	화재발생 상황을 단독으로 감지하여 자체에 내장된 음향장치로 경보하는 감지기
비상경보설비 (NFSC 201)	비상경보설비란 화재발생 상황을 경종으로 경보하는 설비 또는 자동식 사이렌으로 경보하는 설비
시각경보장치 (NFSC 203)	자동화재탐지설비에서 발하는 화재신호를 시각 경보기에 전달하여 청각장애인에게 점멸형태의 시각경보를 하는 것
자동화재탐지설비 (NFSC 203)	경계구역 내의 화재를 감지기 또는 발신기, 중계기, 수신기를 통해 자동으로 탐지하고 음향 및 시각장치를 통해 경보하는 설비
비상방송설비 (NFSC 202)	화재시 스피커로 화재상황를 신속히 알리는 설비로 스피커, 음량조절기, 증폭기 등으로 구성
자동화재속보설비 (NFSC 204)	자동화재탐지기와 연동하여 자동적으로 화재신호를 통신망을 통하여 음성 등의 방법으로 소방관서에 통보하는 장치
통합감시시설	'국토의 계획 및 이용에 관한 법률'에 따른 공동구에 대해 통합감시시설(자동속보설비 II형)을 설치하도록 한 것
누전 경보기 (NFSC 205)	내화구조가 아닌 건축물로서 벽, 바닥 또는 천장의 전부나 일부를 불연재료 또는 준불연재료가 아닌 재료에 철망을 넣어 만든 건물의 전기설비로부터 누설전류를 탐지하여 경보를 발하면 변류기와 수신부로 구성된 것

​

※ 사업장 최근의 작동기능 또는 종합정밀점검 소방계획서 서류확인 필요

---

관련 법규

고용노동부 - 고시 공정안전보고서의 제출·심사·확인 및 이행상태평가 등에 관한 규정

제23조(건물ㆍ설비의 배치도 등) 각종 건물, 설비 등의 전체 배치도에 관련된 사항들은 다음 각 호의 사항에 따라 작성하여야 한다.

6. 화재탐지ㆍ경보설비 설치계획을 별지 제17호의4서식 또는 소방 관련법(위험물안전관리법 등) 서식 화재탐지ㆍ경보설비 설치계획에 작성하고 화재탐지 및 경보설비 명세 배치도 등의 서류 및 도면 등을 작성한다.

​
