248. 세척·세안시설 및 안전 보호장구 설치계획

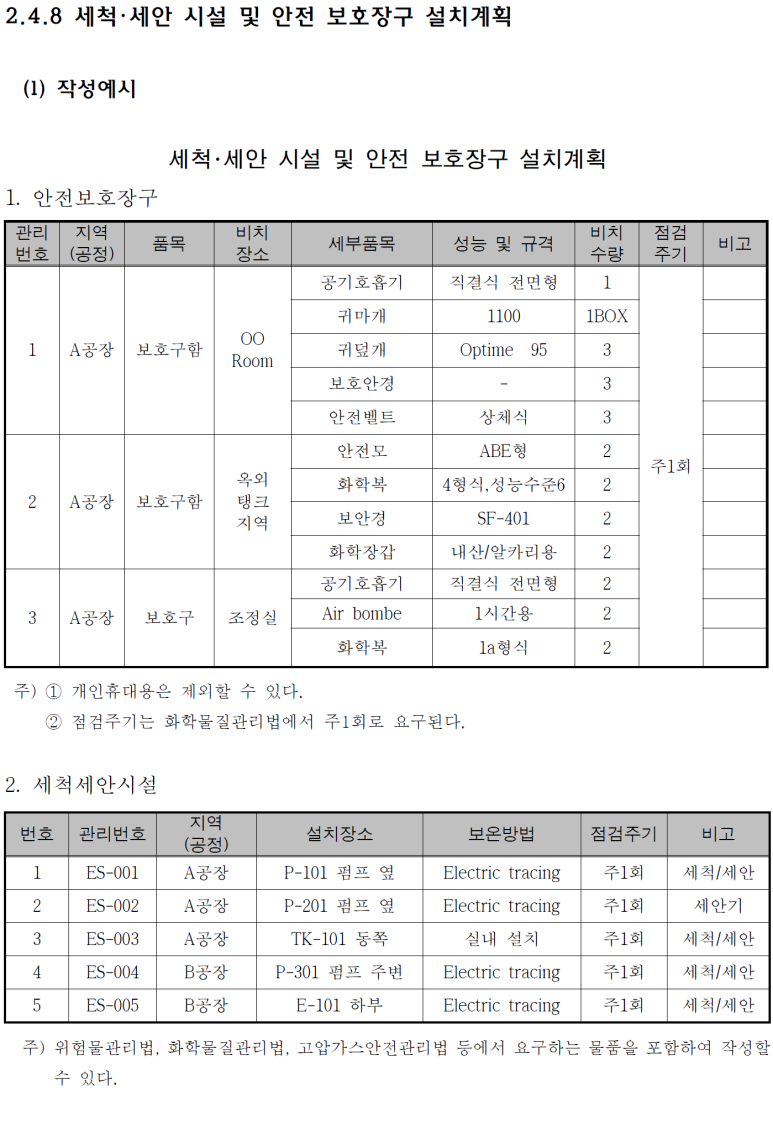

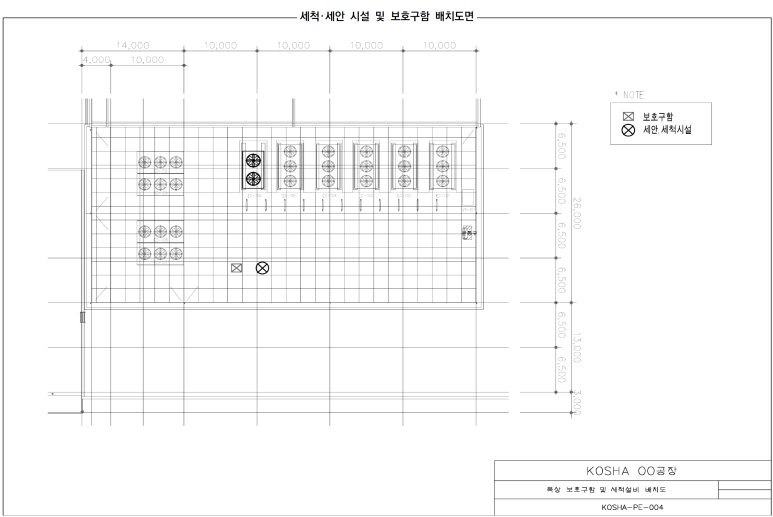

작성예시(1)

---

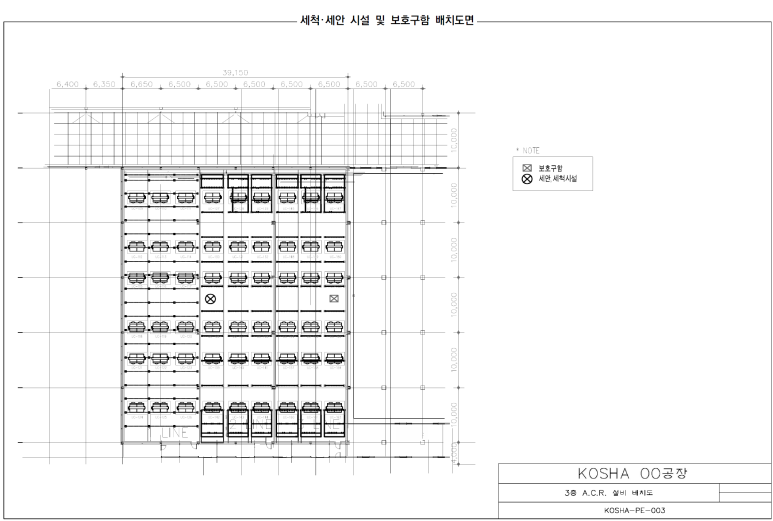

작성예시(2)

---

작성방법

심사대상 설비에서 취급･저장하는 화학물질에 근로자가 다량 노출되었을 경우에 대한 세척･세안시설 및 안전보호 장구 등의 설치･배치계획에 관하여 안전보호장구의 수량 및 확보계획, 세척･세안시설 설치계획 및 배치도 등의 서류 및 도면 등을 작성한다.

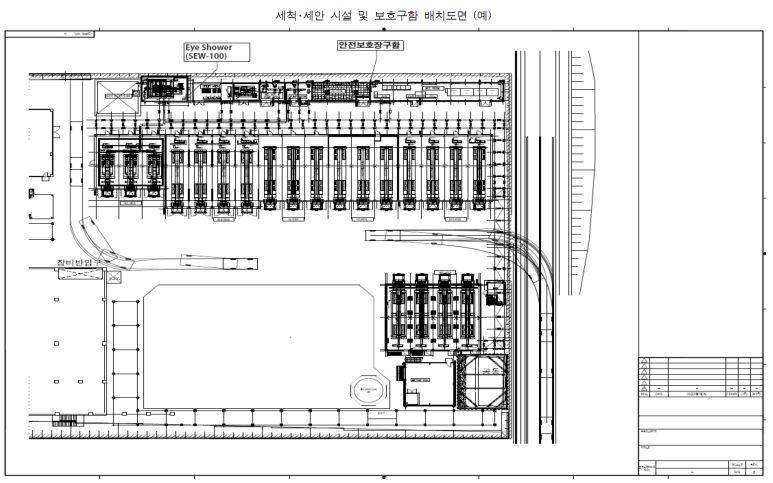

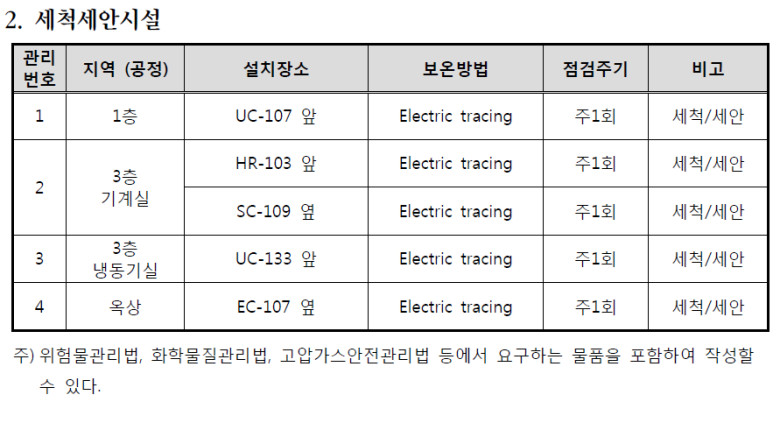

(가) 세척･세안시설 설치 계획 : 목록 작성 및 설치위치 도면 첨부

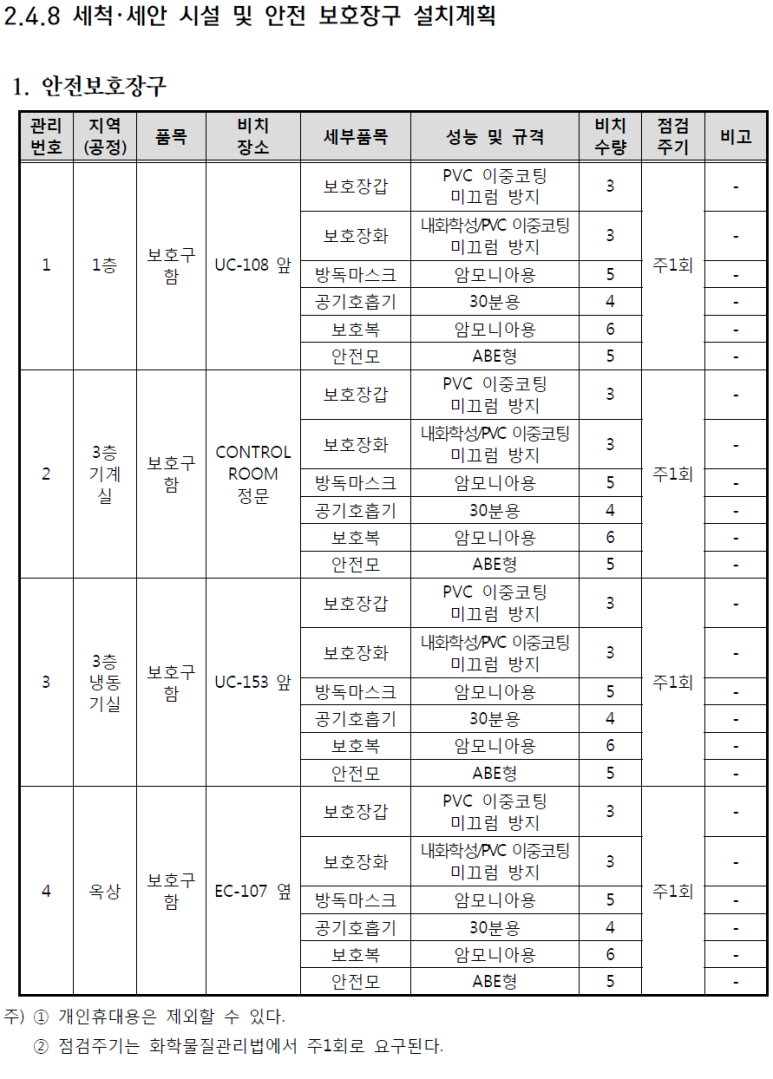

(나) 안전보호장구 비치 계획 : 목록 작성 및 배치위치 도면 첨부

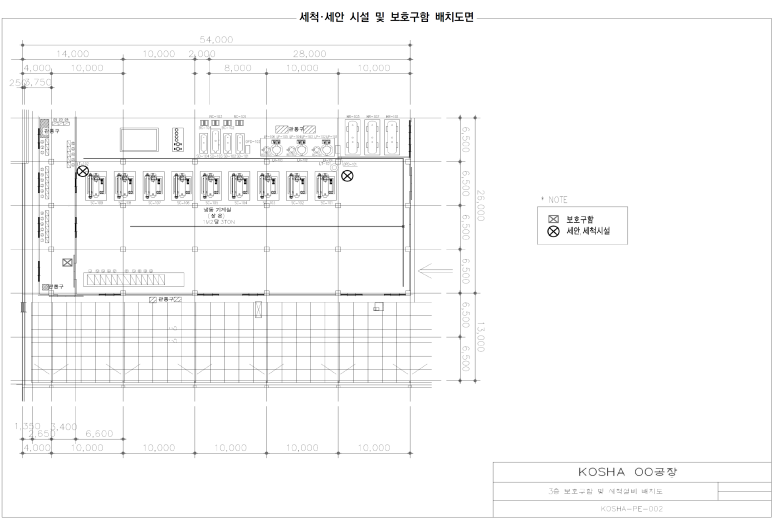

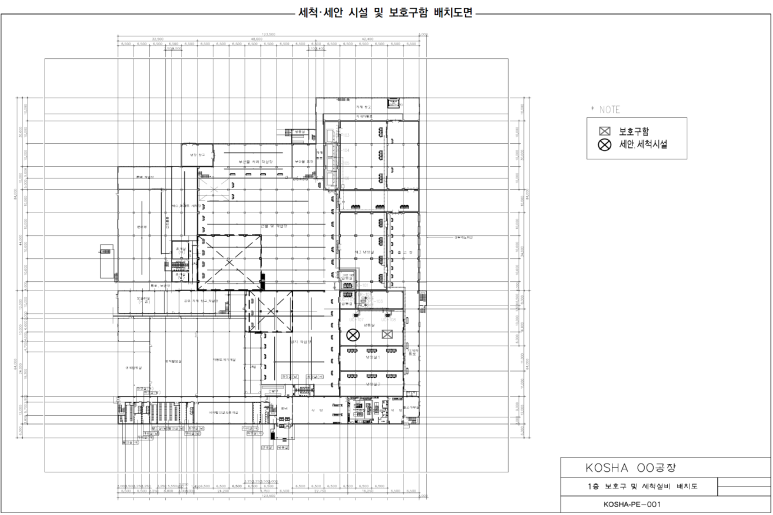

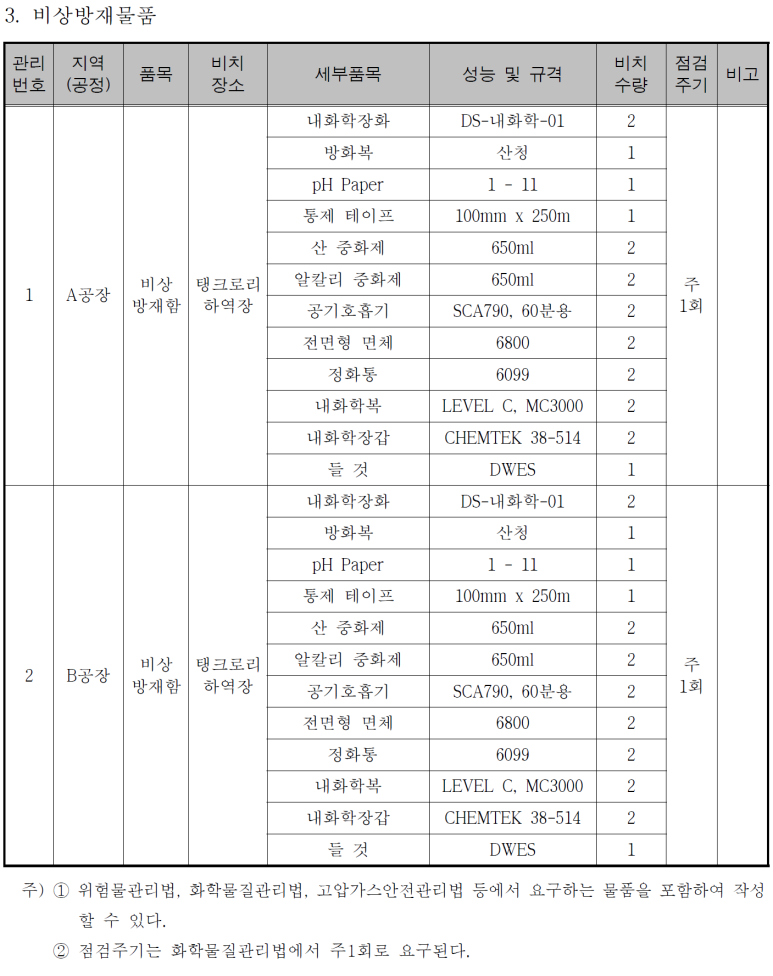

(다) 비상방재물품 비치 계획 : 목록 작성 및 배치위치 도면 첨부

- 비상방재물품을 안전보호장구에 포함하여 작성 가능

---

관련 법규

고용노동부 - 고시 공정안전보고서의 제출·심사·확인 및 이행상태평가 등에 관한 규정

제23조(건물ㆍ설비의 배치도 등) 각종 건물, 설비 등의 전체 배치도에 관련된 사항들은 다음 각 호의 사항에 따라 작성하여야 한다.

8. 심사대상 설비에서 취급ㆍ저장하는 화학물질에 근로자가 다량 노출되었을 경우에 대한 세척ㆍ세안시설 및 안전보호 장구 등의 설치계획ㆍ배치에 관하여 안전 보호장구의 수량 및 확보계획, 세척ㆍ세안시설 설치계획 및 배치도 등의 서류 및 도면 등을 작성한다.

---

참고사항

(가) 세척･세안시설 설치 대상

1) 산업안전보건법 시행규칙 별표11의2의 피부 부식성 또는 자극성 물질, 심한 눈 손상성 또는 자극성 물질, 피부 과민성 물질

​

2) 안전보건규칙 별표 1의 부식성 물질

◦ 부식성 산류

- 농도가 20% 이상인 염산, 황산, 질산 등

- 농도가 60% 이상인 인산, 아세트산, 불산 등

◦ 부식성 염기류

- 농도가 40% 이상인 수산화나트륨, 수산화칼륨 등

​

3) 설치 지역

◦ Caustic Tower 지역

◦ 암모니아와 Hydrazine 주입 System 지역

◦ 보일러 공급수 Chemical 주입 System 지역

◦ Spent Caustic Pretreatment Unit Area 등

​

​

(나) 세척･세안시설의 성능

1) 조작밸브는 원터치로 1초 내에 조작이 가능하여야 하며 사용자가 의도적으로 잠그지 않는 한 계속하여 열려 있는 형태이어야 한다.

​

2) 조작밸브는 스테인레스 계열의 재료이어야 한다.

​

3) 강산이나 강염기를 취급하는 곳에는 바로 옆에, 그 외의 경우에는 10초 이내(이동거리 상으로 약 15 m 이내)에 도달할 수 있는 위치에 설치하며 비상시 접근하는 데 방해물이 있어서는 아니 된다.

​

4) 층마다 설치하여야 하며 비상시 접근하는데 방해물이 있어서는 아니 된다.

​

5) 동파가 우려되는 곳에서는 동파 방지를 위한 설비(Electric Tracing 등)를 설치하여야 하며 세척용수의 온도가 섭씨 40도를 초과하지 않도록 조치하여야 한다.

​

6) 잘 보이는 곳에 긴급샤워기의 설치 안내표지판을 설치한다.

​

7) 점검주기는 주 1회 정도가 권장되며, 화학물질을 하역하는 장소에서는 하역 전에 작동시험을 실시하는 것이 좋다.

​

​

(다) 근거 및 참고자료

◦ KOSHA Guide D-44-2016 (세안설비 등의 성능 및 설치에 관한 기술지침)
