전량식(full bore)/양정식(Iift) 안전밸브 정의 및 설명

증기용 및 가스용 스프링 안전밸브(KS B 6216 : 1998) (2018 확인)

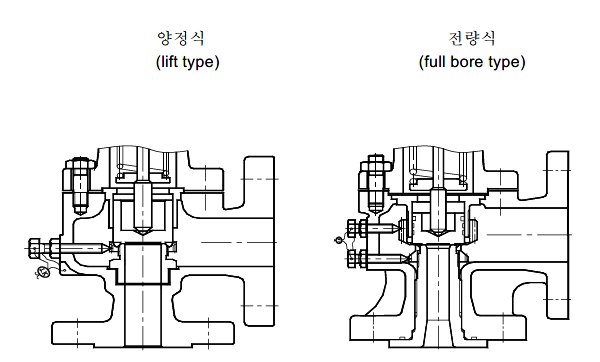

전량식 안전밸브 (full bore safety valve)

밸브 시트 유로 면적이 밸브 몸체와 밸브 시트가 닿는 면에서 하부에서의 노즐의 1)목부 면적보다 충분히 큰 리프트를 얻을 수 있는 안전밸브

​

​

양정식 안전밸브(lift safety valve)

안전밸브의 리프트가 밸브 시트 입구 지름의 1/40 이상 1/4 미만으로 밸브 몸체가 열렸을 때 유로 면적 중에서 밸브 시트 유로 면적(커튼 면적)이 최소가 되는 안전밸브

​

​

용어의 정의

1) 목부의 면적(throat area ; bore area)

- 목부의 지름에 의한 유로 면적

​

2) 목부의 지름(throat diameter ; bore diameter)

- 유체 취입구에서 밸브 시트면에 이르는 노즐의 가장 협소한 부분의 안지름

​

3) 리프트(lift)

- 밸브 닫힘 위치에서 안전밸브 분출 중의 밸브 열림 위치까지의 밸브 몸체의 축 방향의 이동량

​

4) 정격 리프트(rated lift)

- 공칭 분출량이 얻어지는 설계상의 리프트

​

5) 밸브 시트 유로 면적(seat flow area ; curtain area)

- 밸브 몸체의 리프트에 의해 얻어지는 밸브 몸체와 밸브 시트면 사이의 원통 또는 원뿔 모양 개구부의 유로 면적

​

​

A : 분출면적(mm2)

D : 밸브 시트 구멍의 지름(mm)

L : 리프트(mm)

θ : 분출부의 밸브축에 대한 각도(sin45˚ = 0.707)

d : 밸브 몸체 쪽 밸브 시트면의 안지름(mm)

dt : 목부의 지름(mm)

ds : 밸브 시트면의 안지름(mm)

di : 증기 또는 가스 도입구의 지름(호칭 지름)
